CSiXCAD插件V19.1

CSiXCAD插件V19.1是一款CAD插件，能生成工程图视图，这种视图不是三维的，而是二维，具有呈现出来的数据多，便于查看的优点，所以这种视图被广泛的利用，该软件就可以很好的将三维视图转换为工程图视图，并且具备实时效应，也就是说如果导入了cad中的三维模型转换的视图，那您在改变建模的时候也会实时的改变工程图中的数据，这在检验成品的时候很好用。

CSiXCAD插件V19.1功能特色

1、将您的模型直接用于CAD

CSiXCAD TM是为AutoCAD插件®，Bricscad的®，和ZWCAD®该流线通过与ETABS直接交互图制作®和SAP2000®。

CSiXCAD提供了在ETABS或SAP2000中定义和维护的结构模型与在CAD软件中记录它们的图纸之间的实时链接。钢结构和钢筋混凝土结构都得到支撑。

CSiXCAD需要自己的许可证。ETABS或SAP2000必须在传输数据时使用CSiXCAD的同一台机器上安装和许可。

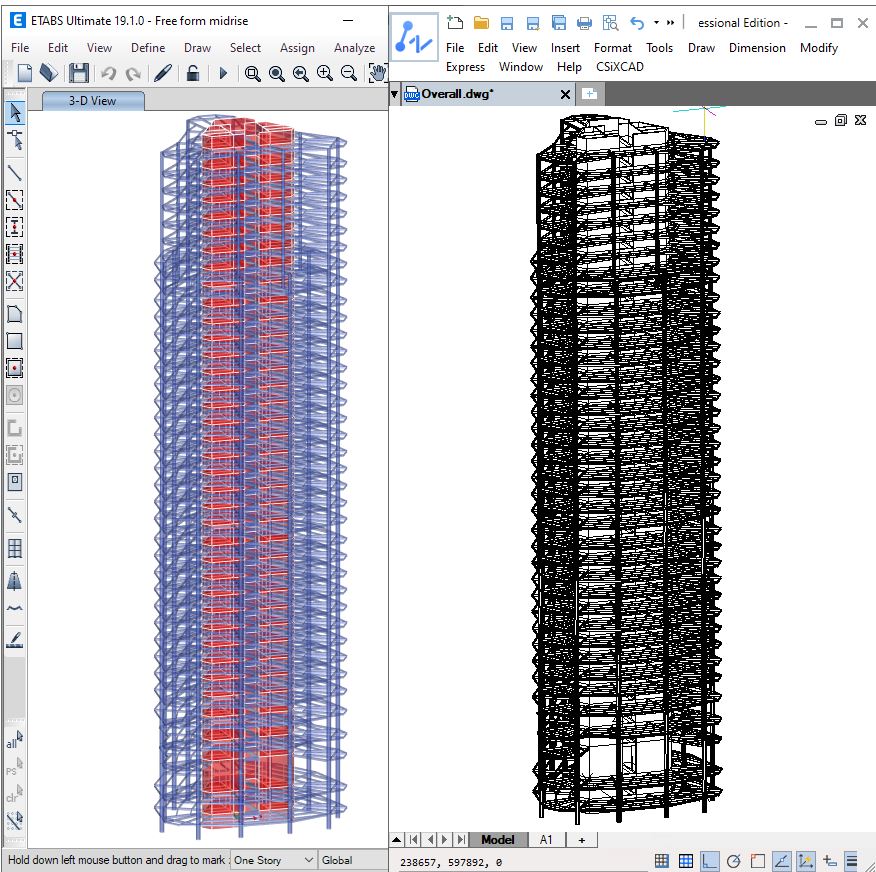

2、从ETABS或SAP2000导入

在导入期间，您可以完全控制导入哪些对象以及生成哪些工程图视图。CSiXCAD BIM模型中的数据仅定义一次，对工程图中结构项的任何更改都会反映在显示该项的所有工程图中。

3、从ETABS或SAP2000更新

CSiXCAD消除了将数据和标记手动传输给CAD工程师的需要，并自动生成一组初始图纸，然后可以使用CAD进行定制和细化。当工程师稍后对原始设计模型进行更改时，CSiXCAD可以将其BIM模型的内容与修改后的设计模型进行比较，然后导入所有更改或仅导入选定的更改。之前在CSiXCAD中对图纸所做的编辑会保留下来，并会生成一份列出更改的报告。

4、BIM对象

CSiXCAD创建明确表示结构组件及其相关注释项的“BIM对象”。这些BIM对象在许多方面与原生CAD对象不同，因为它们携带非图形结构和项目信息。许多选项允许您控制BIM对象在CAD软件中的显示方式。对BIM对象所做的修改或更改允许更快地更新图纸和细节。

5、平面图

钢结构平面图显示了构件尺寸、剪力钉、拱度和端部反作用力。

6、非常可配置

一组全面的选项允许用户在CAD中自定义绘图生成以适合他们的办公室绘图标准。

7、海拔

钢立面显示构件尺寸、立面标高和柱接头，并且可以绘制为单线或多线。

CSiXCAD插件V19.1新功能

1、进出口

添加了对 ZWSoft ® ZWCAD ® v2021 和 v2022 的支持。

添加了对 AutoCAD® 2022 的支持。

2、细部

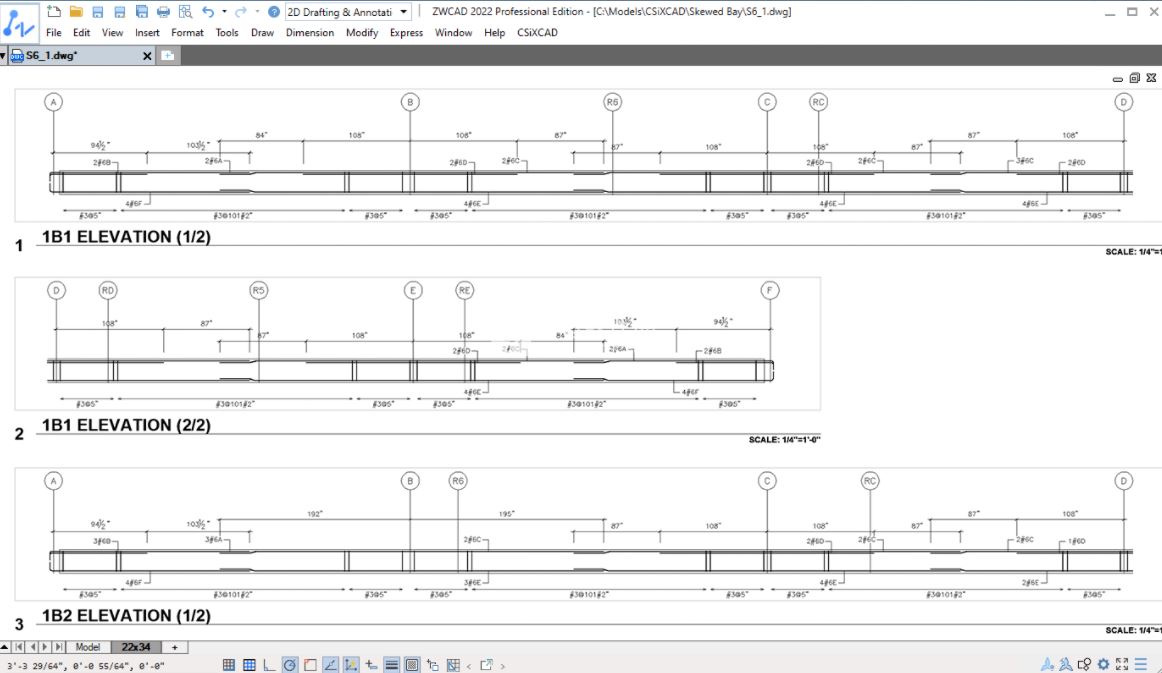

已实施新命令，可创建混凝土梁线钢筋立面并将其布置在新图纸上。
